十字双轴裂纹扩展速率测试系统

一、技术原理与典型应用

1. 双轴加载必要性

• 实际构件（飞机蒙皮、压力容器、汽车底盘、软包电池壳体等）常处于平面双轴或多轴应力状态；单轴试验无法复现裂纹真实的 T-应力、约束度及裂尖塑性区演化。

• 双轴疲劳/断裂试验可定量获取 da/dN-ΔK 关系、门槛值 ΔKth、裂纹分叉与转向规律，用于寿命预测和损伤容限设计。

2. 测试机理

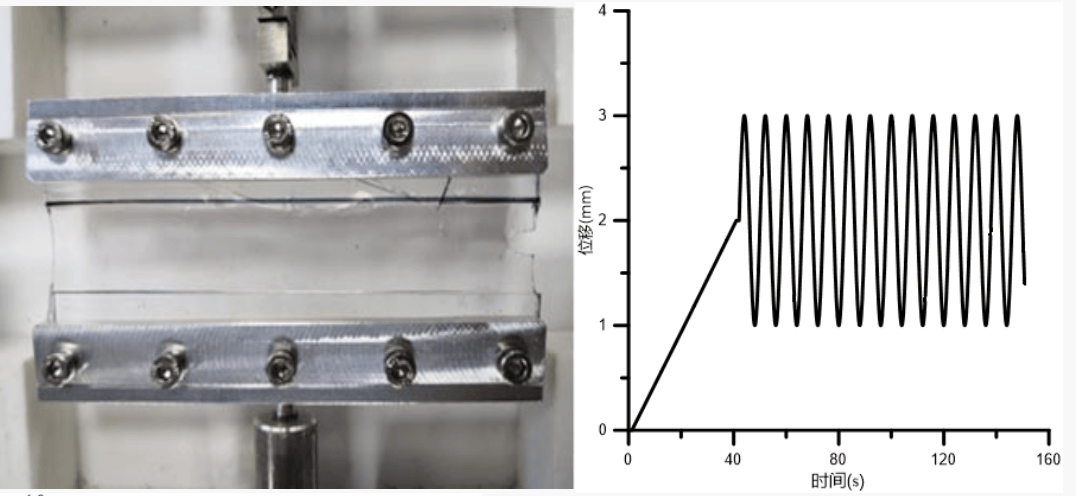

• 试验件多为“十字型"薄板，四边通过四个独立伺服作动器施加同相或异相载荷，实现任意双轴比 λ=σ?/σ?（0→∞）及相位差 φ（0°→180°）。

• 裂纹长度实时测量：高频 DCPD（电位降）、数字图像相关（DIC）、高温引伸计或显微跟踪。

二、主流商用设备一览

叁、选型要点

1. 载荷量级：薄板金属裂纹扩展试验通常 20–100 kN/轴即可；大型复材壁板需 200 kN/轴以上。

2. 频率/波形：金属低频裂纹扩展常用 5–20 Hz；橡胶、柔性材料、薄膜可选电磁直线电机 100 Hz。

3. 裂纹测量：

• 高精度：DCPD（±0.01 mm），适合金属；

• 全场非接触：DIC（2D/3D），适合复材、透明件；

• 原位 SEM：μm 级分辨率，适合微裂纹早期行为。

4. 环境复现：盐雾、湿热、低温（-40 ℃）、高温（800–1000 ℃）需额外配置环境箱或真空腔。

四、典型配置清单（示例）

• 主机：MTS 四通道平面双轴疲劳系统 4×250 kN

• 控制器：FlexTest 200 Hz 闭环控制

• 软件：TestSuite Fracture Mechanics + 裂纹扩展自动判定模块

• 测量：DCPD ＋ 2D-DIC（同步）

• 环境：高温炉 RT-1000 ℃，盐雾箱 ASTM B117

• 标准：ASTM E647（疲劳裂纹扩展）、ASTM E399（KIC）
